機械加工過程中劃線的作用

2018/7/11 劃線,機床 建新鑄造
本文導讀:機槭加工過程中劃線有如下作用(1)確定工件的加L余量,使機械加工有明確的尺寸界線(2)便于復雜工件在機床上的安裝,可按劃線找正定位(3)能夠及時發現和處理不合格毛坯,避免加工后造成損失;(4)采用借料劃線可使誤差不大的毛坯得到補救,使加工后的零件仍能符合要求

1 機槭加工過程中劃線有如下作用

(1)確定工件的加L余量,使機械加工有明確的尺寸界線

(2)便于復雜工件在機床上的安裝,可按劃線找正定位

(3)能夠及時發現和處理不合格毛坯,避免加工后造成損失;

(4)采用借料劃線可使誤差不大的毛坯得到補救,使加工后的零件仍能符合要求。

2.劃線的準確程度對零件的加工精度影響

劃線除了要劃出的線條均勻清晰之外,最重要的是要保證尺寸準確。劃線發生錯誤或精度太低時,都能造成加工錯誤而使工件報廢。由于劃出的線條總是有一定的粗細,同時在使用工具和量取尺寸時難免存在一些誤差,所以不能達到絕對準確。

一般劃線要求的精度在0.25~0.50mm范圍內。因此,通常不能單依靠劃線來直接保證加工的最后尺寸,而在加工時仍要通過測量才能確定件的尺寸是否達到了圖樣的要求



3 劃線分為平面劃線和立體劃線兩種

(1)平面劃線只在工件的一個表上劃線后,就能明確表示加廣線的劃線稱為平面劃線。如在板料、條料表上劃線,在法盤端面上劃鉆孔加「線等都屬于平面劃線。

(2)立體劃線在1件幾個互成不同角度(通常是互相垂直)的表面上劃線,才能明確表示加工界線的劃線稱為立體劃線。如劃出矩形塊各表面的加工線以及支架、箱體等表面的加工線都屬于立體劃線。

4 劃線時常用的劃線工具:

劃線平板:是用來安放工件和劃線工具的,并在它上面進行劃線工作。

產品名稱:劃線平板(劃線平臺),產品別名:劃線平板,劃線平臺,鑄鐵劃線平臺,鑄鐵劃線平板,實驗劃線平板,實驗劃線平臺,鑄鐵實驗劃線平板,鑄鐵實驗劃線平臺,T型槽劃線平板,T型槽劃線平臺,鑄鐵T型槽劃線平板,鑄鐵T型槽劃線平臺,固定劃線平板,固定劃線平臺,鑄鐵固定劃線平板,鑄鐵固定劃線平臺 劃線平板用途:用于機械、發動機的動力實驗,設備調試,具有較好的平面穩定性和韌性,表面帶有T型槽,可以用來固定實驗設備。
劃線平臺 劃線平板



劃針:用來劃線,常與鋼直尺、90°角尺或劃線樣板等導向工具-起使用

劃規:在劃線工作中可劃圓和圓弧、等分線段、等分角度,以及量取尺寸等。

單腳劃規:用來求圓形工件的中心。

劃線盤:用來劃線或找正工件位置

劃線尺架:用來夾持鋼直尺的劃線工具稱為劃線尺架。劃線時,它配合劃線盤一起使用,以確定劃針在平板上的高度尺寸。

游標高度尺:用來測量高度。附有劃線量爪,可作為精密劃線工具。

90°角尺:主要有圓柱角尺、刀口角尺、矩形角尺、鑄鐵角尺和寬座角尺等。在劃線時用作劃垂直線或平行線時的導問工具,或用來找正在劃線平板上的垂直位置

直角尺按GB6092-85標準制造,材料HT200-250,主要用于工件直角的檢驗和劃線,在安裝和調修設備時,檢驗零件或部件有關表面的垂直度。,

直角尺,鑄鐵直角尺

產品名稱:鑄鐵方尺<BR>,產品別名:鑄鐵方尺,方尺,矩形角尺,

鑄鐵方尺

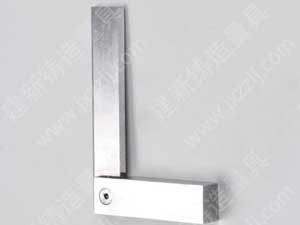

寬座角尺,GB6092-85制造(鋼件)均1級精度。用于檢驗各種機床的幾何精度,采用優質碳素工具鋼制造,加工中經過多次熱處理,工作面精密磨削而成。

寬座角尺

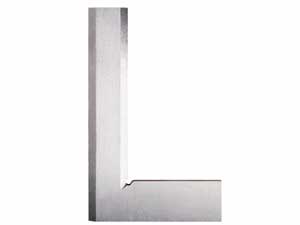

用于檢驗各種機床的幾何精度,采用優質碳素工具鋼制造,加工中經過多次熱處理,工作面精密磨削而成。

刀口角尺

圓柱角尺,主要用于工作直角的檢驗和劃線,檢驗零件或部件有關表面的相互垂直度,可作為90°測量基準。,

圓柱角尺

刀口尺/鎂鋁刀口尺,主要是用于檢測平板、平尺、機床工作臺、導軌和精密工件的平面度、直線度

刀口尺

樣沖:在已劃好的線上沖眼用,以保持牢固的劃線標

各種支持工具:有V型架、劃線方箱、角鐵、千斤頂和斜墊鐵等。

V型架按JB/T8047-95標準制造,采用HT200材質,成對供應,主要用于精密軸類零件的檢測、劃線、定儀及機械加工中的裝夾。

V型架

劃線方箱用鑄鐵制成的空心立方體。其上邊有V型槽和加緊裝置。V型槽用作加緊圓形工件,夾緊裝置可把工件加緊在方箱上。如劃線需要,可翻轉方箱,在一次安裝中,把工件上互相垂直的線條都劃出來。<BR>,

劃線方箱

直角板(彎板)經常用鑄鐵制成,兩面精刨和刮研。互成直角。一般還可在直角板上鑄出通孔,以便通過螺絲。直角板(彎板)主要用途和直角箱相似,用來劃大型笨重的工件上的垂線,或借助于C形夾鉗和壓板螺絲把工件夾緊在平面上劃線。

直角板

結構完善的千斤頂由:螺桿、螺母、底座、螺釘、螺母組成,螺桿一般用中碳鋼制造。頂端需局部淬火。適用于毛坯劃線。工作時,用三個千斤頂把工件支撐起來,經調整螺母即可改變工件的高度,以便確定工件的基準。

千斤頂

斜墊鐵主要用于電廠、礦山、除塵、機械設備安裝調試、機械加工等行業,用途是用于各種設備的水平和平行調整,使設備在運轉過程中不發生傾斜、震動,保證設備在運轉過程中處于水平、穩定狀態,減少設備磨損,保證設備的良好運行及工件的高精度.

斜墊鐵



各種劃線工具盡在建新鑄造量具,歡迎客戶前來訂購,現貨或定做都可以,詳情請咨詢銷售客服,免費報價,免費設計。
